13.3 - Tipos de Servidores OPC
Módulo de gerenciamento de tipos de servidores OPC a serem utilizados pelo sistema. Estes cadastros apenas identificam o fornecedor e tipo do servidor OPC e não onde está sendo executado, que é feito no módulo “Servidores OPC” detalhado mais adiante neste manual.
Para cadastrar um novo tipo de servidor, acesse o menu Coletor de Dados > Tipos de Servidores.
No canto superior direito, clique em + Novo Tipo de Servidor OPC.

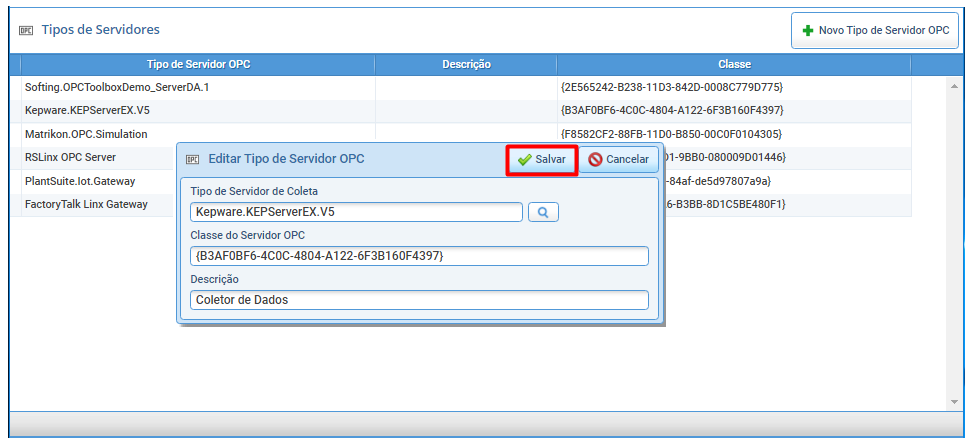

Na pop-up, informe o tipo de Servidor, o nome e classe do
servidor OPC e clique em “Salvar”.

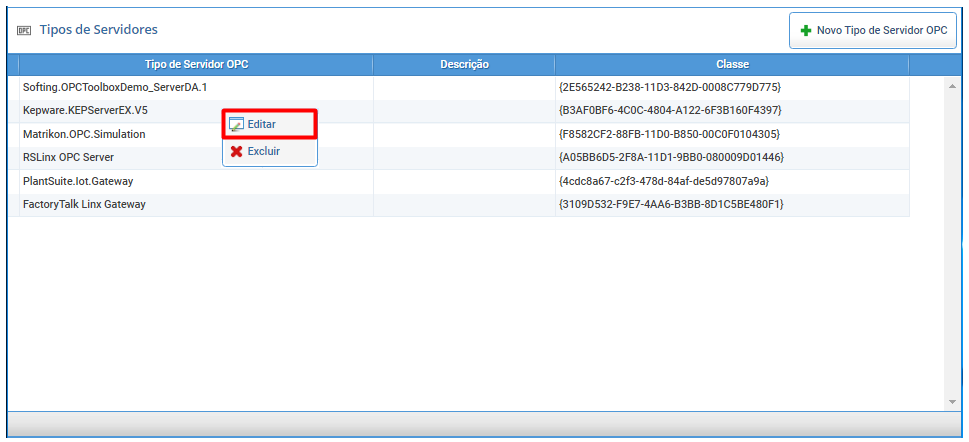

Caso o usuário desejar editar os dados, do tipos do Servidor OPC, clique com o botão direito do mouse sobre o item a ser modificado e em seguida, clique em “Editar”.

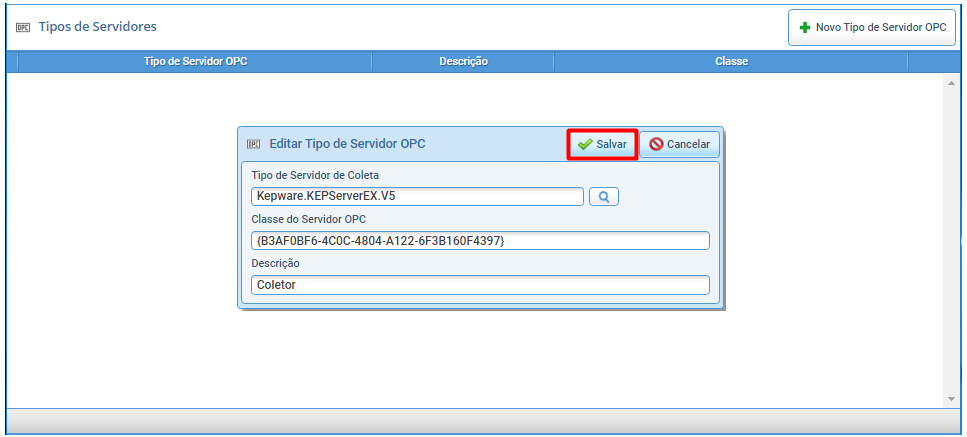

Efetue as alterações que desejar e clique em “Salvar”.

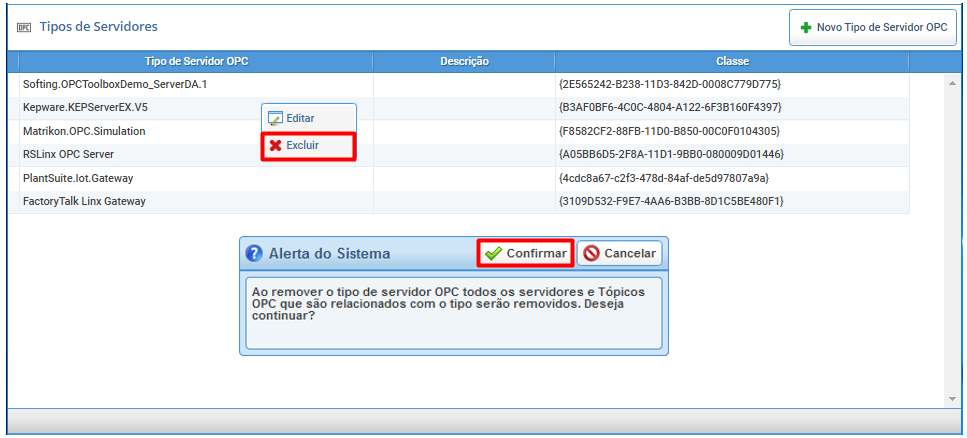

Para excluir, na lista tipo de servidor OPC, clique com o botão direito do mouse sobre o item a ser excluído e em seguida, clique em “Excluir”.
Abrirá a pop-up de alerta, clique em Confirmar.
Todo servidor OPC possui nome e identificador hexadecimal único conhecido por “Class ID” ou somente “Class”.
Estas informações são necessárias para que o coletor OPC funcione e podem ser obtidas facilmente utilizando-se qualquer aplicação Opc Server Client disponível no mercado. Dentre os fornecedores mais conhecidos de clientes OPC gratuítos estão a Kepware, Softing, Matrikon, etc.

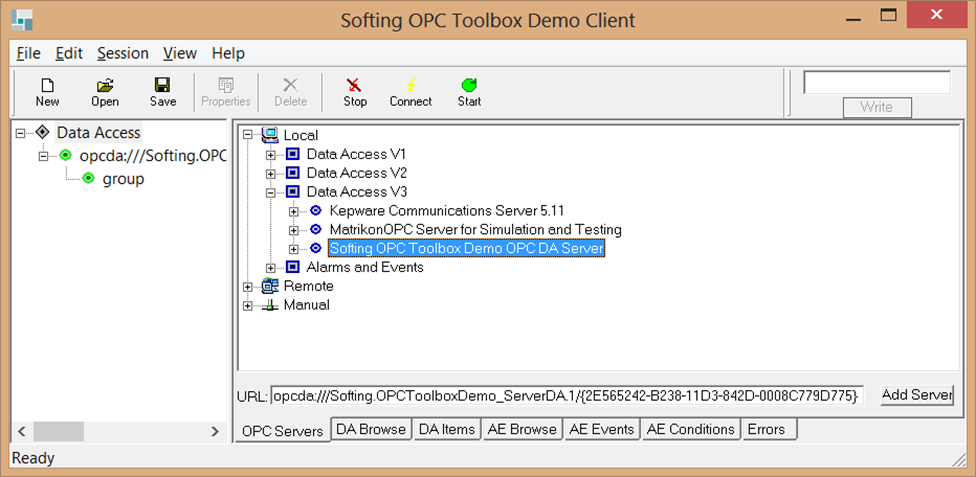

Na figura acima, pode-se observar o nome e class ID do servidor OPC no campo URL separados por uma barra (“/”).
Exemplo
Nome: Softing.OPCToolboxDemo_ServerDA.1
Class ID: {2E565242-B238-11D3-842D-0008C779D775}
