Gráfico WaterFall
O Gráfico de Waterfall dá uma visão geral do comportamento da linha de produção ou equipamento. Pode ser consultado aplicando os filtros de período, produto, turno e equipamento.

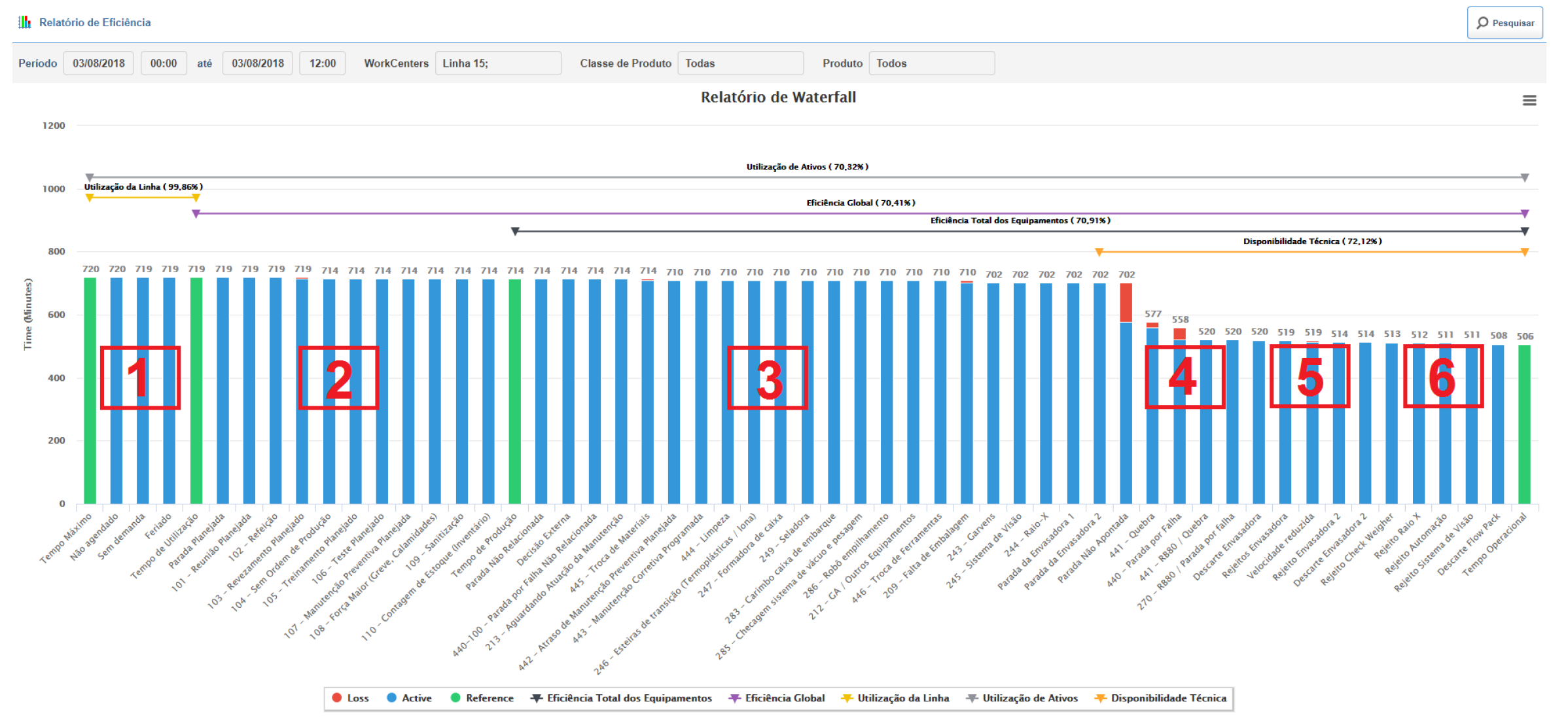

A ideia geral deste gráfico é mostrar que, a partir do tempo máximo disponível (primeira barra, a esquerda), qual e o impacto de cada razão de parada no tempo real de operação (última barra, a direita) da linha ou equipamento.
Os principais pontos a serem observados neste gráfico são:
Tempo máximo: Representa o tempo total de consulta. Por exemplo, caso a consulta seja das 00:00 até ao 12:00 do mesmo dia, esta barra irá conter 720 minutos.
Item 1: Neste item são apresentadas as barras que representam as razões de paradas agendadas pelo calendário. O tempo perdido com este tipo de parada é marcado em vermelho no topo da barra.
Tempo de Utilização: Representa o tempo em que a linha ou equipamento ficou disponível para operação, descontadas todas as paradas agendadas de calendário.
Item 2: Neste item são representadas todas as paradas do tipo planejada. O tempo perdido com este tipo de parada é marcado em vermelho no topo da barra.
Tempo de Produção: Representa o tempo em que a linha ou equipamento ficou realmente disponível para produção, descontadas todas as paradas que foram previamente planejadas para a linha / equipamento.
Item 3: Neste item são representadas todas as paradas não planejadas, do tipo externa. Ou seja, paradas que a linha ou equipamento teve, mas tem causa externa (por exemplo, falta de material).
Item 4: Neste item são representadas todas as paradas não planejadas que tem relação direta com a linha ou equipamento.
Item 5: Neste item é representado o impacto da perda de performance no tempo de operação. O sistema calcula a perda de velocidade da linha / equipamento e transforma em tempo de produção perdido.
Item 6: Neste item são representadas as perdas de qualidade. O sistema calcula os itens perdidos (Peças ruins) e transforma em tempo de produção perdido.
Tempo Operacional: Este é o tempo em que a linha ou equipamento realmente poderia trabalhar para atingir o resultado de produção atual. Ou seja, caso a linha ou equipamento estivesse com o funcionamento em 100%, neste tempo calculado seria possível atingir a produção do período pesquisado.
Observação importante: A ordem de apresentação das razões no gráfico de Waterfall é configurada na tela de configuração de árvore de razões. Caso esta ordem não seja exatamente a ordem descrita acima, poderão ocorrer erros de cálculo do OEE e disponibilidade técnica nas barras horizontais acima do gráfico.

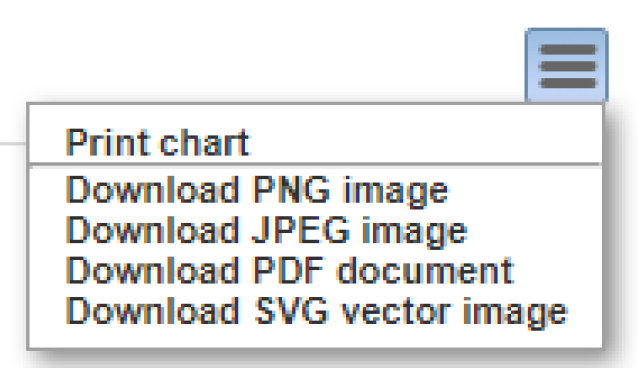

O gráfico pode ser exportado em PNG, JPG, PDF ou SVG através do botão localizado no campo superior direito da tela:
Para realizar uma nova pesquisa, basta clicar no botão “Pesquisar” no canto superior direito da tela
