Passo 1

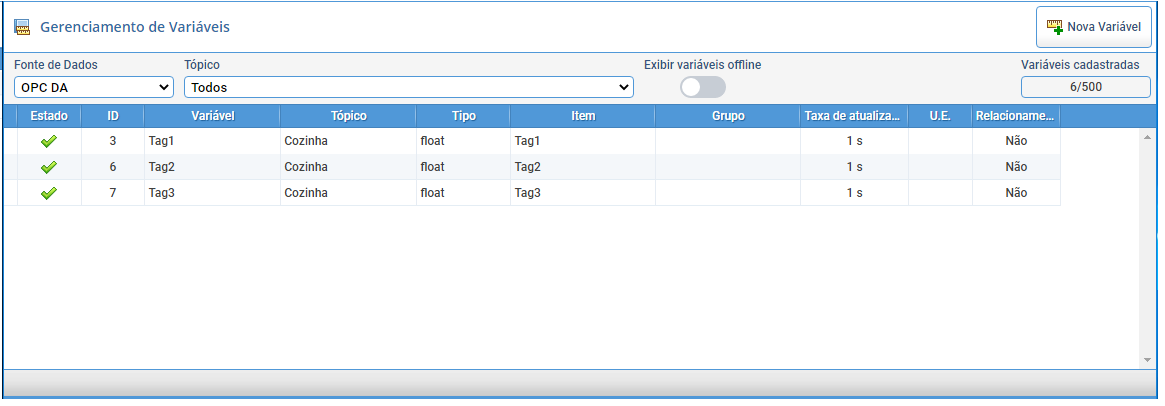

Acesse o módulo “Variáveis” em “Variáveis e Configurações” via menu principal.

Passo 2

Clique em “Nova Variável” e no menu exibido, selecione (A) “Buscar no Servidor OPC” caso opte por pesquisar endereços disponíveis nos servidores OPC que serão listados automaticamente ou (B) “Definir Manualmente” caso prefira informar os dados manualmente.

Passo 3 (A)

Caso opte pela busca, selecione o coletor e servidor OPC desejado na janela que surgir e então marque os itens OPC para os quais deseja criar variáveis.

Clique em “Próximo” para configurar as novas variáveis.

Na janela de configuração de variáveis, observe que as informações OPC já virão configuradas e, dependendo do servidor OPC, o tipo de cada variável também será configurado automaticamente.

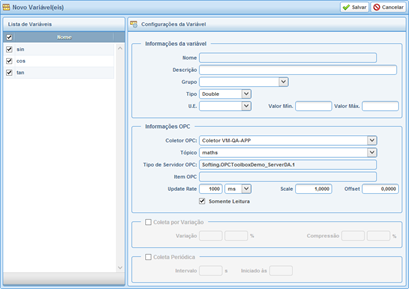

Se houver mais de uma variável a ser criada, observe que inicialmente todas as variáveis estarão marcadas na lista à esquerda, indicando que as propriedades em comum que forem alteradas afetarão a todas elas. Para configurar apenas uma determinada variável, desmarque a seleção múltipla e marque a variável desejada. Observe que campos que antes estavam bloqueados, agora poderão ser configurados livremente.

Obs.: Após criada, o tipo não poderá ser alterado. Se o tipo estiver incorreto, a variável precisa ser excluída (caso não tenha sido usada num relatório) e criada novamente.

Passo 3 (B)

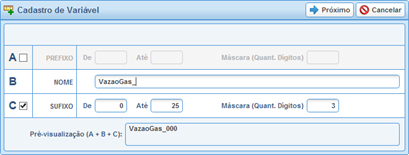

Optando pela definição manual, informe o nome da variável e clique em “Próximo”. Observe que é possível definir tanto prefixos quanto sufixos numéricos sequenciais para criação de múltiplas variáveis. Informe o nome e marque a opção desejada, quantidade de dígitos, range de índices a serem criados e clique em “Próximo”. Note na pré-visualização como ficará o nome das variáveis que serão criadas. O sistema criará automaticamente as variáveis com o tipo padrão “String”. Certifique-se de alterar para o tipo correto.

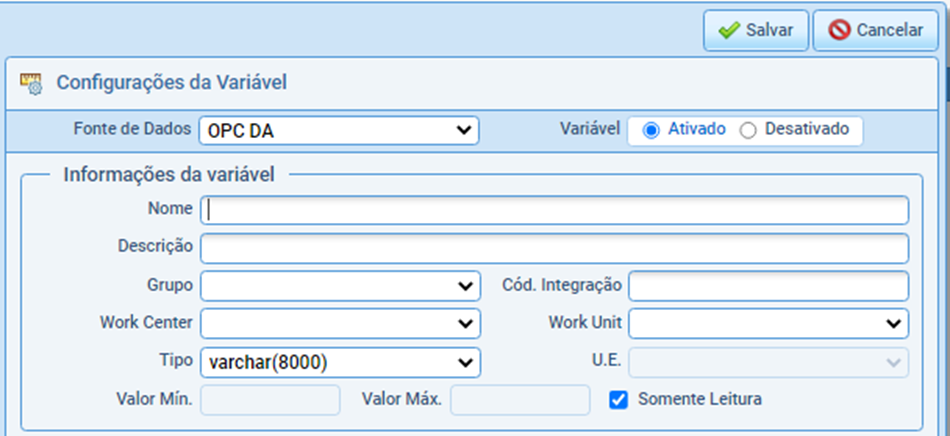

Na janela de configuração das variáveis, note que todas as variáveis estão marcadas, indicando que as propriedades liberadas para edição serão aplicadas a todas as variáveis da lista.

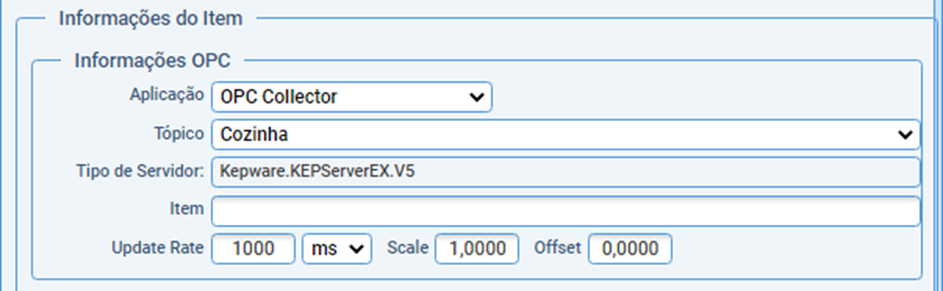

Note também que um aviso de campo obrigatório indica que é necessário informar o coletor e tópico OPC que serão associados às variáveis sendo configuradas.

Caso precise configurar uma variável em particular, desmarque a seleção múltipla e marque a variável que deseja configurar. Observe que campos antes bloqueados agora estão liberados para edição.

Obs.: Após a criação da variável, o tipo não poderá ser alterado. Se o tipo estiver incorreto, a variável deve ser excluída (caso não tenha sido usada num relatório) e criada novamente.

Passo 1

Acesse o módulo “Variáveis” em “Variáveis e Configurações” via menu principal.

Passo 2

Na lista de variáveis, clique com o botão direito do mouse sobre o item a ser modificado e em seguida, clique em “Editar” no menu de contexto exibido.

Caso deseje alterar mais de uma variável simultaneamente, clique sobre a primeira variável do range a ser editado e mantendo a tecla “Shift” pressionada, clique sobre a última variável. O sistema selecionará o range automaticamente. Outra alternativa caso as variáveis não estejam em sequência, é manter a tecla “Ctrl” pressionada enquanto seleciona as variável aleatoriamente.

Após selecionar as variáveis a serem editadas, clique com o botão direito do mouse sobre qualquer variável selecionada e em seguida, clique em “Editar” no menu de contexto exibido.

Passo 3

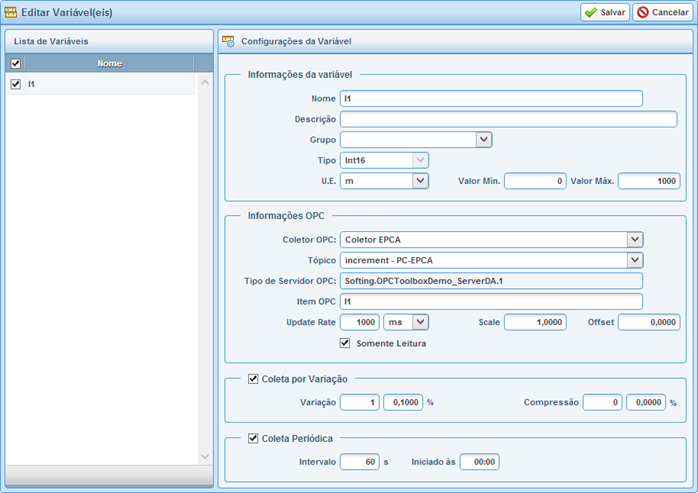

Efetue as alterações que desejar e clique em “Salvar”.

Obs.: As propriedades não comuns entre as variáveis não podem ser editadas quando mais de uma variável estiver selecionada. Para alterar estas propriedades específicas, selecione apenas uma variável por vez.

Passo 1

Acesse o módulo “Variáveis” em “Variáveis e Configurações” via menu principal.

Passo 2

Na lista de variáveis, clique com o botão direito do mouse sobre o item a ser modificado e em seguida, clique em “Excluir” no menu de contexto exibido.

Caso deseje exclui mais de uma variável simultaneamente, clique sobre a primeira variável do range a ser editado e mantendo a tecla “Shift” pressionada, clique sobre a última variável. O sistema selecionará o range automaticamente. Outra alternativa caso as variáveis não estejam em sequência, é manter a tecla “Ctrl” pressionada enquanto seleciona as variável aleatoriamente.

Após selecionar as variáveis a serem editadas, clique com o botão direito do mouse sobre qualquer variável selecionada e em seguida, clique em “Excluir” no menu de contexto exibido.

Obs.: Variáveis em uso, como relatórios ou que contenham dados relacionados à qualquer usuário não poderão ser excluídas.
