8.3 - Cadastro de Variáveis Servidor OPC e Custom

8.3 - Cadastro de Variáveis Servidor OPC e Custom

As variáveis são as principais fontes de dados do PlantSuite Server, podendo obter valores à partir de qualquer servidor OPC e são utilizadas em relatórios e eventos do sistema. Para que variáveis OPC possam ser criadas é necessário que se configure previamente ao menos uma instância do OPC Collector em aplicações da infraestrutura do sistema. Isso se faz necessário para que o sistema possa identificar qual banco de dados e instância de servidor OPC deverá utilizar ao criar uma variável.

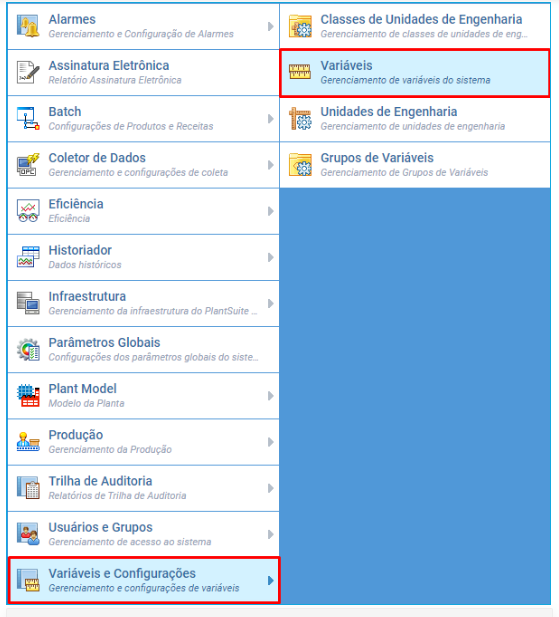

Para cadastrar uma nova Variável , você precisa acessar o menu Variáveis e Configurações>Unidades de Engenharia.

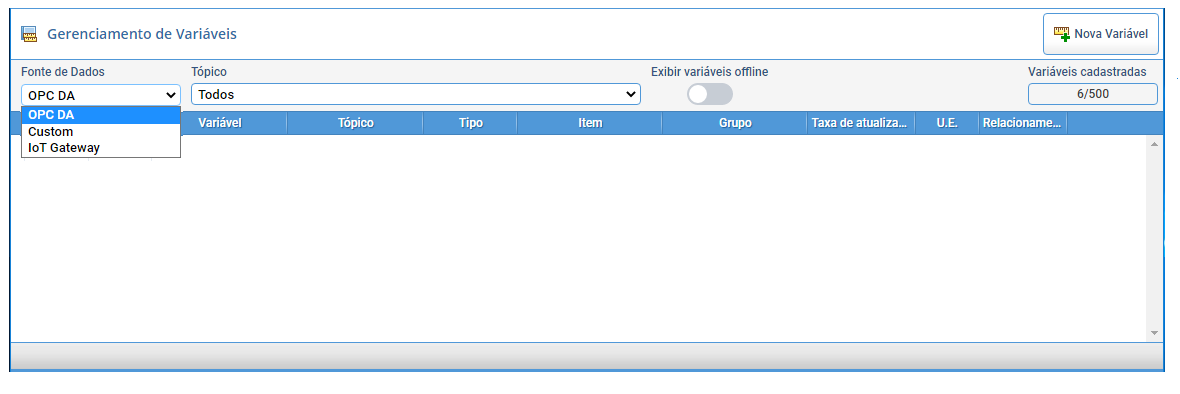

Módulo de gerenciamento de variáveis do sistema.

OPC DA: são variáveis coletadas na fonte de dados externa que fará a transmissão dos dados incluindo valores, tempo e informações de qualidade através da comunicação contínua em tempo real.
Custom: são variáveis criadas personalizadas que o usuário vai alimentar através da sua própria fonte de dados.
Iot Gateway: ponto de conexão que permite transmitir esses dados (valores) as variáveis para o CLP.


Antes de iniciar o cadastro de uma nova Variável, conheça as propriedades, características e descrição da variável. Para consultar a documentação, acesse aqui.

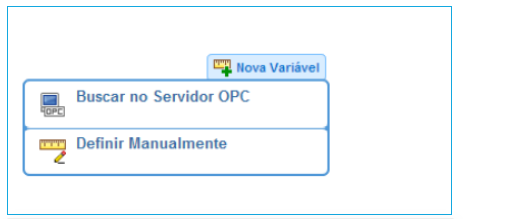

Para cadastrar uma nova Variável, clique em  + Nova Variável e no menu exibido, selecione “Buscar no Servidor OPC” caso opte por pesquisar endereços disponíveis nos servidores OPC que serão listados automaticamente, ou “Definir Manualmente” caso prefira informar os dados manualmente.




Nova Variável - Buscar no Servidor OPC

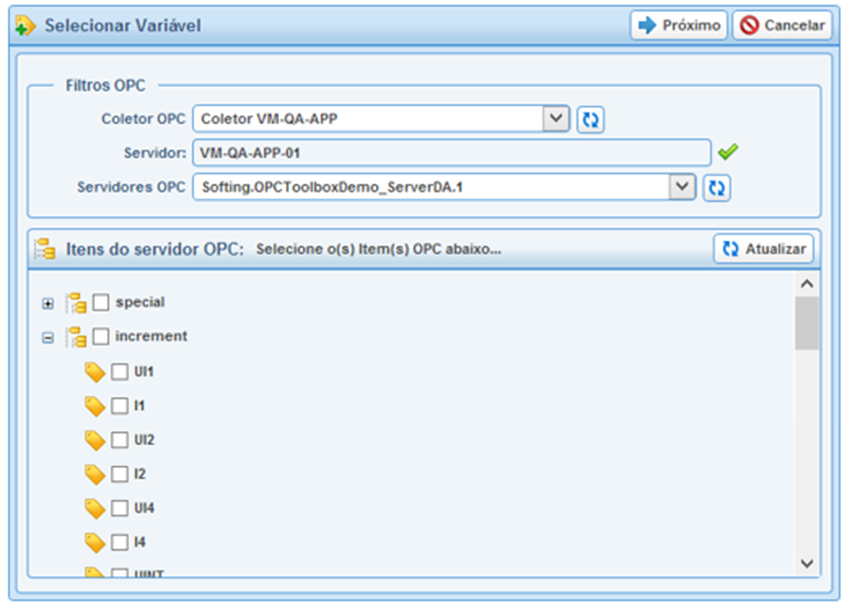

Se optar pela busca, selecione o coletor e servidor OPC desejado na janela que surgir e então marque os itens OPC para os quais deseja criar variáveis. Clique em “Próximo” para configurar as novas variáveis.

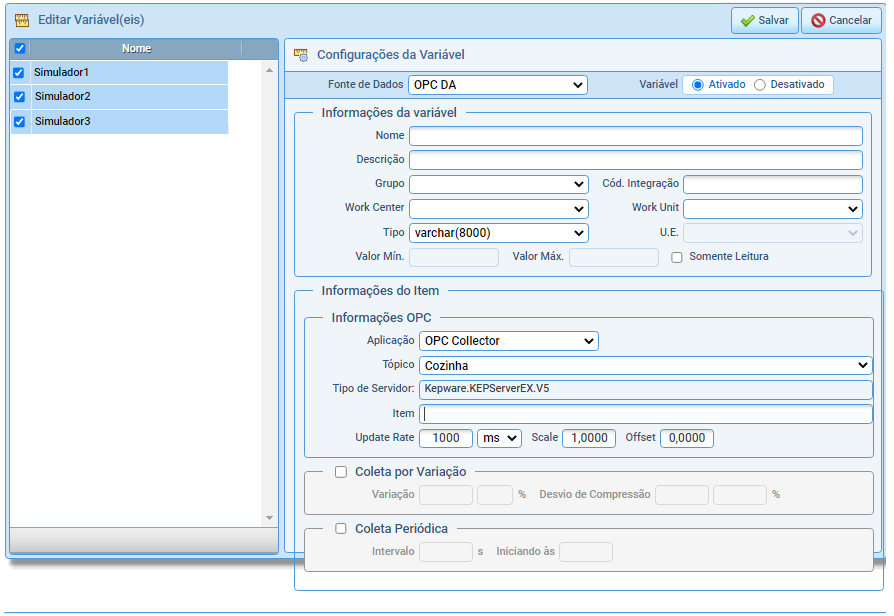

Na janela de configuração de variáveis, observe que as informações OPC já virão configuradas e, dependendo do servidor OPC, o tipo de cada variável também será configurado automaticamente. Se houver mais de uma variável a ser criada, observe que inicialmente todas as variáveis estarão marcadas na lista à esquerda, indicando que as propriedades em comum que forem alteradas afetarão a todas elas. Para configurar apenas uma determinada variável, desmarque a seleção múltipla e marque a variável desejada.



Observe que campos que antes estavam bloqueados, agora poderão ser configurados livremente.

Após criação da variável, o tipo não poderá ser alterado. Se o TIPO estiver incorreto, a variável precisa ser excluída e criada novamente (isto é, caso não tenha sido usada em nenhum relatório).

Nova Variável - Definir Manualmente

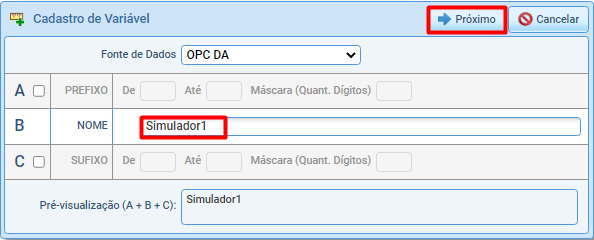

Optando pela definição manual, informe o nome da variável e clique em “Próximo”. Observe que é possível definir tanto prefixos quanto sufixos numéricos sequenciais para criação de múltiplas variáveis. Informe o nome e marque a opção desejada, quantidade de dígitos, range de índices a serem criados e clique em “Próximo”.

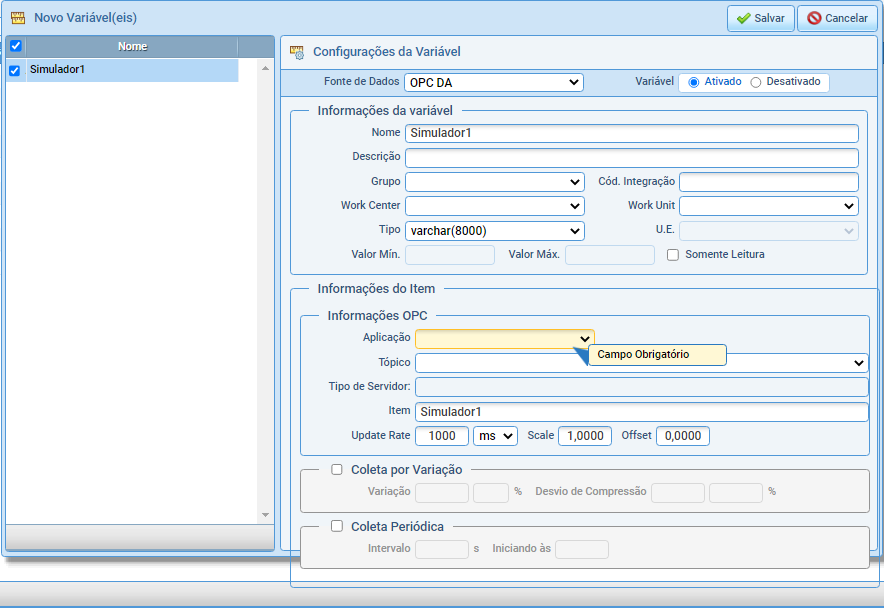

Note na pré-visualização como ficará o nome da variável que será criada. O sistema criará automaticamente as variáveis com o tipo padrão “Varchar”. Certifique-se de alterar para o tipo correto. Na janela de configuração das variáveis, note que ao tentar Salvar, o sistema emitiu um aviso de campo obrigatório, que indica que é necessário informar o coletor e tópico OPC que será associado a variável sendo configurada.
Preencha os dados da aplicação, assim como o nome do item, em seguida clique em Salvar.

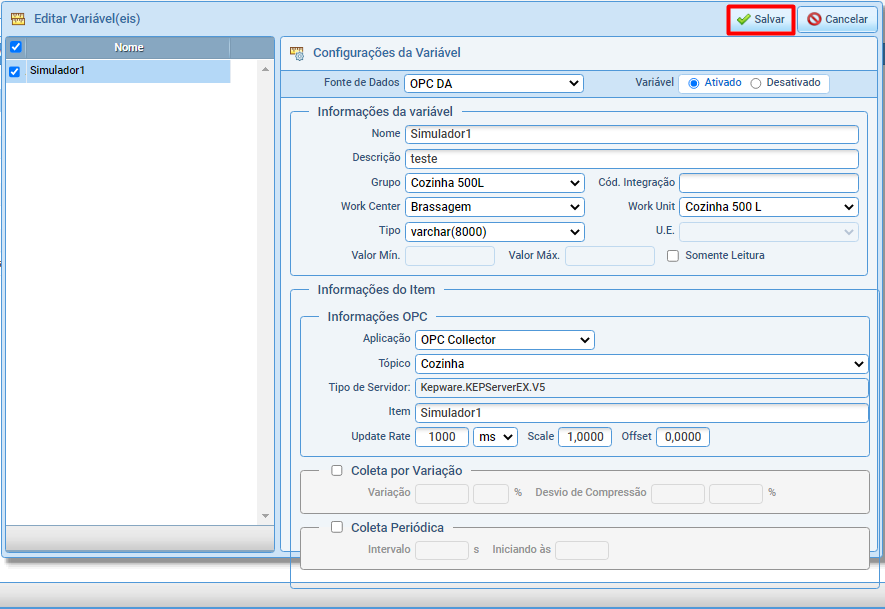

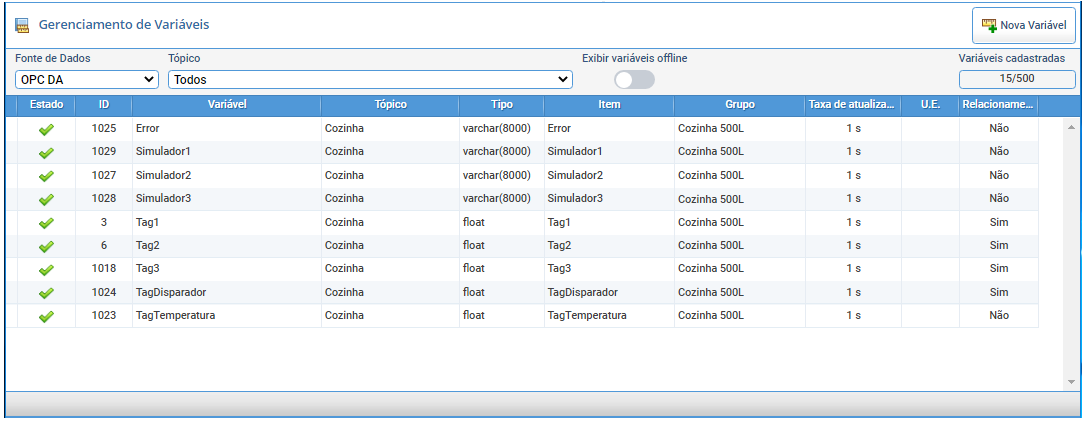

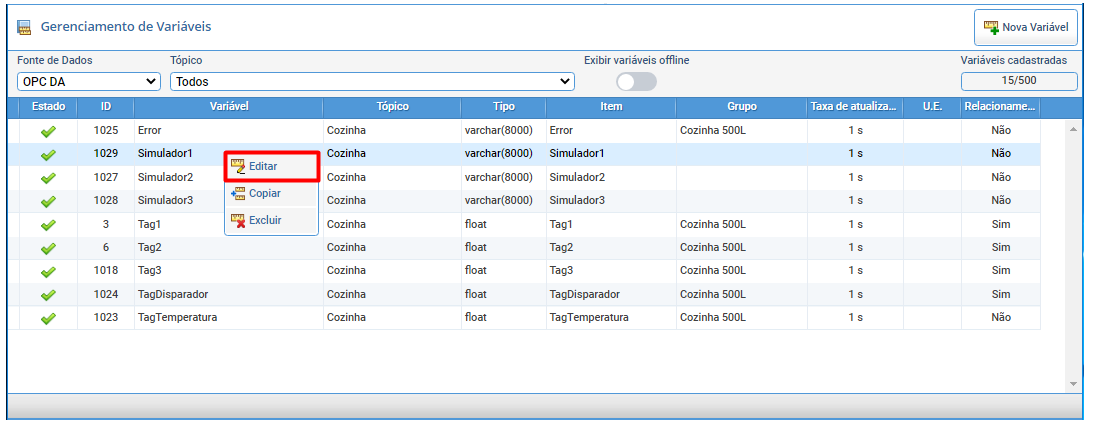

Caso o usuário precise configurar uma variável em particular, selecione na grid a variável, em seguida clique em Editar.



Observe que campos estão liberados para edição. Faça as alterações necessárias, em seguida clique em Salvar.




Após a criação da variável, o tipo não poderá ser alterado. Se o tipo estiver incorreto, a variável deve ser excluída (caso não tenha sido usada num relatório) e criada novamente.
