Configuração da Escrita de um Processo no CLP

Neste documento abordaremos alguns processos que envolvem as configurações gerais da escrita na varável OPC, tais como definição dos parâmetros da work unit, gerenciamento dos processos dos equipamentos e também gerenciamento das variáveis.

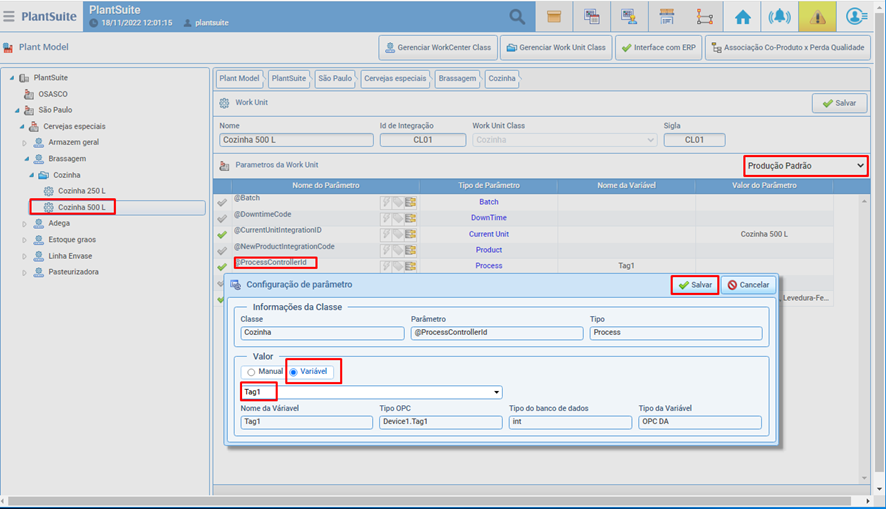

1 - Para que a escrita aconteça, é necessário ter configurado este conjunto de informações: no Plant Model, a unidade de trabalho (work unit) atribuindo/definindo o Parâmetro da Work Unit > Produção Padrão, o Valor e qual Variável do PLC irá escrever durante o processo, segue exemplo abaixo;

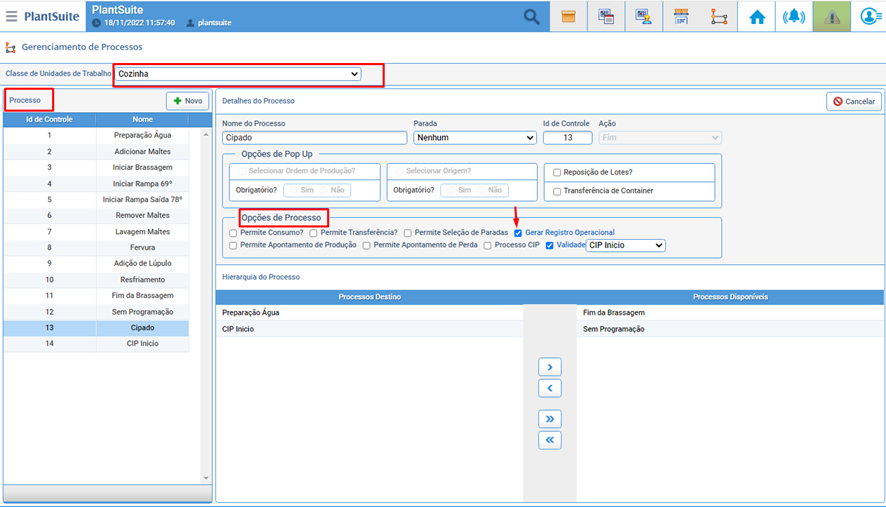

 2 - No quadro Gerenciamento de Processos, em Opções de Processo, certifique-se de que a caixa Gerar registro Operacional, esteja flegada, desta forma será registrado o ID de Controle durante o processo.



3 - Entre no Menu PlantSuite > Variáveis e Configurações > Variáveis.

No Gerenciamento de Variáveis. selecione a variável correspondente a esta operação e selecione editar.

Na Configurações da Variável, desmarque a caixa Somente Leitura e clique em salvar;

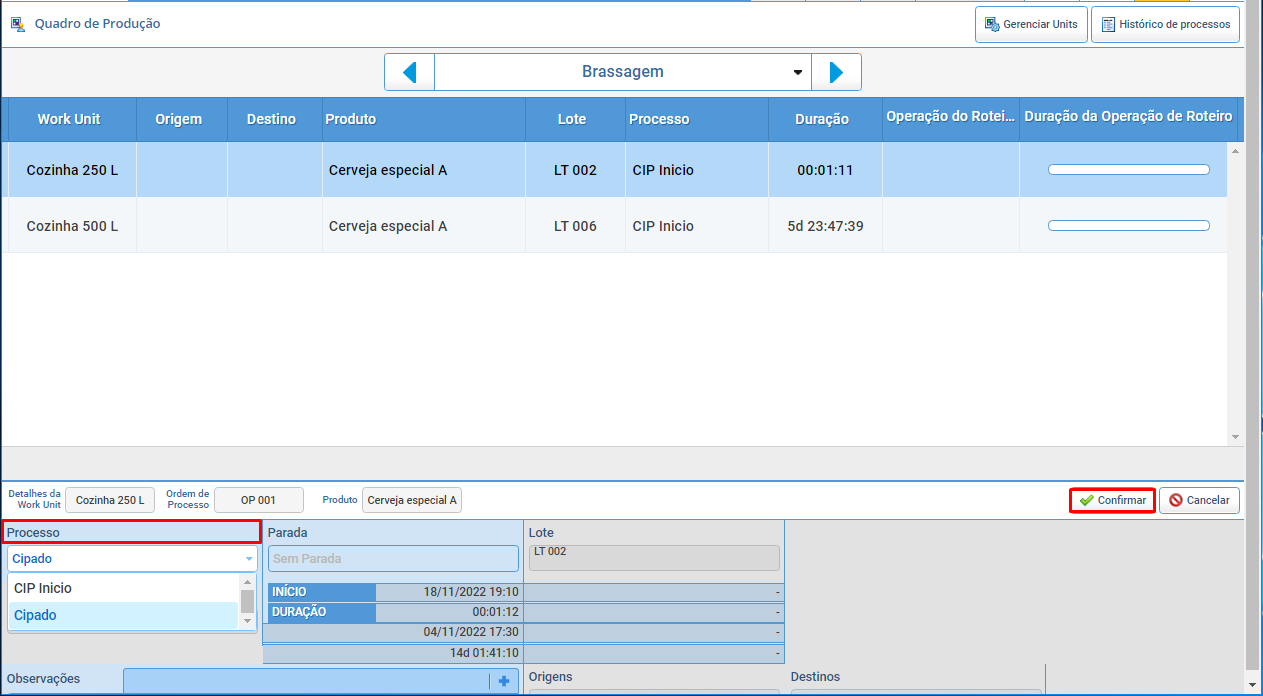

Após verificar todas etapas acima, volte para o quadro de Produção e siga com o processo para a próxima etapa, note que agora não apresentará mais a informação de log referente a falha na escrita.
